電線電纜的規格
電線電纜規格就是電線電纜的芯數和截面尺寸的表示法的含義。電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱(通常是一個類別的名稱)結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體產品。
電線電纜應用分類
(一)按絕緣材料分類，例如油浸紙絕緣電纜、聚氯乙烯電纜、交聯聚乙烯電纜等。
(二)按用途分類，分為電力電纜、通信電纜和控制電纜等。分別應用于電力系統、信息傳輸系統、機械設備、儀器儀表系統。
1、電力系統
電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。
2、信息傳輸系統
用于信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。
3、機械設備、儀器儀表系統
此部分除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
按產品分類，分為五大類
1、裸電線及裸導體制品
本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等;加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等;產品主要用在城郊、農村、用戶主線、開關柜等。
2、電力電纜
本類產品主要特征是：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力系統的相線、零線和地線)，如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。
產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。
3、電氣裝備用電線電纜
該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖
從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，制造精度要求高。
5、電磁線(繞組線)
主要用于各種電機、儀器儀表等。
電線和電纜有什么區別?
其實，“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜;導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。但隨著使用范圍的擴大，很多品種“線中有纜”，“纜中有線”。所以沒有必要嚴格區分。在日常習慣上，人們把家用布電線叫做電線，把電力電纜簡稱電纜。
電線是由一根或幾根柔軟的導線組成，外面包以輕軟的護層;電纜是由一根或幾根絕緣包導線組成，外面再包以金屬或橡皮制的堅韌外層。電纜與電線一般都由芯線、絕緣包皮和保護外皮三個組成部分組成。

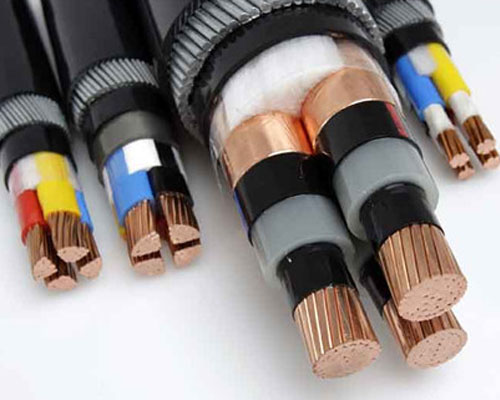

電線電纜主要由以下4部分組成
1、導電線芯：用高電導率材料(銅或鋁)制成。根據敷設使用條件對電纜柔軟程度的要求，每根線芯可能由單根導線或多根導線絞合而成。
2、絕緣層：用作電纜的絕緣材料應當具有高的絕緣電阻。電纜中常用的絕緣材料有油浸紙、聚氯乙烯、聚乙烯、交聯聚乙烯、橡皮等。
3、密封護套：保護絕緣線芯免受機械、水分、潮氣、化學物品、光等的損傷。對于易受潮的絕緣，一般采用鉛或鋁擠壓密封護套。
4、保護覆蓋層：用以保護密封護套免受機械損傷。一般采用鍍鋅鋼帶、鋼絲或銅帶、銅絲等作為鎧甲包繞在護套外(稱鎧裝電纜)，鎧裝層同時起電場屏蔽和防止外界電磁波干擾的作用。為了避免鋼帶、鋼絲受周圍媒質的腐蝕，一般在它們外面涂以瀝青或包繞浸漬黃麻層或擠壓聚乙烯、聚氯乙烯套。
