【電纜知識】3+2芯和4+1芯電纜，你了解多少？
3+2芯電纜：?3+2芯電纜包含三根相線（L1、L2、L3）和一根零線（N）以及一根地線（PE）。相線的直徑相同，用于傳輸電能，而零線和地線則分別用于電路的零電位連接和接地保護。這種電纜在保證電能高效傳輸?shù)耐瑫r，也提供了必要的安全保障。

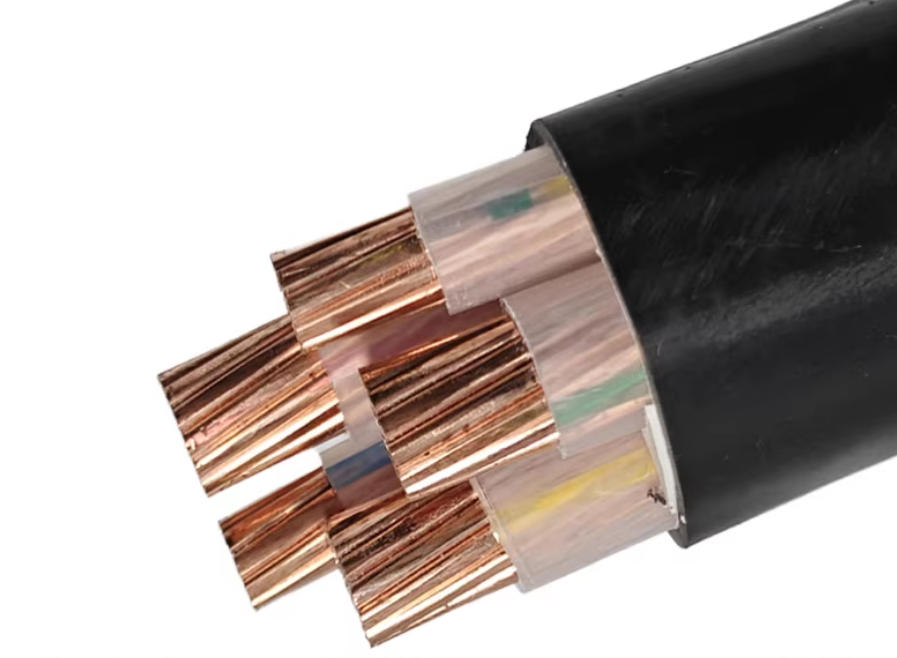

3+2芯電纜
4+1芯電纜?：這種電纜由四根相線（L1、L2、L3）和一根零線組成，相線和零線的直徑相同。此外，還有一根單獨的地線（PE）。這種配置在傳輸電能的同時，提供了更為可靠的接地保護，增強了安全性。
4+1芯電纜
總的來說，3+2芯和4+1芯電纜在內部線芯的配置上有所不同，3+2芯更適合需要高效電能傳輸?shù)膱鼍埃?+1芯則提供了更高的安全性和保護性，適用于對安全性要求更高的應用場景。
3+2芯和4+1芯電纜區別：
電纜有單芯和多芯之分，3+2芯和4+1芯，看著都是5芯，那么這兩者到底有沒有區別呢?
以YJV電力電纜為例
3+2電纜的3表示三根相線(L1，L2，L3相線)，3根相線的直徑一樣大，2表示零線和地線，其中一條線用于接零線(N中性線，這條線直徑相對L1，L2，L3小)、另一條線用于接地線(PE接地保護線，這條直徑相對L1，L2，L3也小)。
4+1電纜的4表示3根相線和1根零線的直徑一樣大，1表示PE接地線單獨是一個直徑。4+1就是，4條粗線，其中三條線用于接火線(L1相線)，一條線用于接零線(N中性線)，1條細線用于接接地線(PE接地保護線)。
在電線電纜的標識中，我們常會看到3+2和4+1這樣的數字組合。這其實是在告訴我們電纜內部的芯數配置。以3+2為例，它表示一根電纜內有五根線，其中三根是相線，直徑較大，它們相互絕緣，用于傳輸電能；而剩下的兩根，一根是零線，用于與電源的中性點連接，另一根則是PE線，即接地保護線，用于保障安全。
在電線電纜的標識中，我們常會看到3+2和4+1這樣的數字組合。這其實是在告訴我們電纜內部的芯數配置。以3+2為例，它表示一根電纜內有五根線，其中三根是相線，直徑較大，它們相互絕緣，用于傳輸電能；而剩下的兩根，一根是零線，用于與電源的中性點連接，另一根則是PE線，即接地保護線，用于保障安全。
什么情況下用3+2電纜，什么情況用4+1電纜？
3+2電纜：
①一般民用建筑中對于嚴格意義的三相平衡負荷，如三相電動機負荷可采用3+2電纜及在三相負荷均等的情況下（即：N線不會出現大電流）為了減少投資建議優先選用3+2電纜型的電纜。
②考慮三次諧波對中性線電流的影響。如果中性線截面選小，不適合4P的斷路器，但3P+1的斷路器又無法負責N線的過載保護。
4+1電纜：
①在三相負荷均等的情況下（即：N線不會出現大電流）為了減少投資建議優先選用3+2電纜型的電纜，也就是說選擇4+1型電纜肯定是沒錯的。
②在三相負荷嚴重不均等的情況下（即：N線會出現大電流，但一般情況N線的電流不會超過相線的電流）就必須將N線的線徑上升到和相線等徑的狀態，這樣也就只能選擇4+1型電纜。
③還有一種特殊情況就是線路上有大量的奇次諧波，它會導致N線出現大電流，這種情況N線的線徑也有可能會大于相線的線徑。
④其余照明、插座，可能出現三相不平衡的都用4+1
