QF1-A型電纜探傷儀是應用電橋法原理制作的電纜故障測試設備，它由橋體、直流指零儀和交直流電源三部分組成。交直流電源能提供15V、30V、600V三種輸出電壓，主要用于測試接地（短路)型電纜線路故障，也可測試斷線故障，通過轉換開關切換還可以測量直流電阻和電容。以下，以QF1-A型電纜探傷儀為例，敘述這類設備的應用方法。
1.測量電纜導體的直流回線電阻

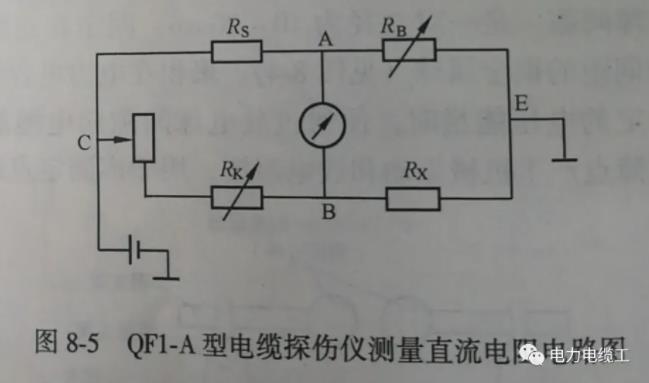

通過轉換開關可以把QF1-A型電纜探傷儀連接成一個四臂橋路（見圖8-5)。
圖中，為倍率電阻，阻值分別為1、10、100、1k、10k對應于五個量程；為標準電阻，阻值等于100；為可調電阻，由一個1~100的十進電阻盤和一個10的滑線電阻器串聯(lián)組成；為由二相電纜導體組成的被測電阻。
當電橋平衡時：
?。?/div>
?。?/div>
2.測試單相接地、相間短路故障

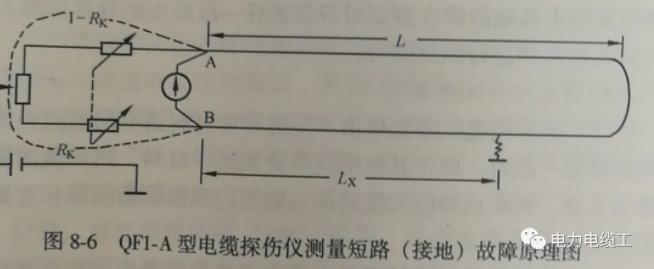

故障電纜只要有一相導體的絕緣完好即可以用下面的方法進行測試，在另一端將電纜故障相和絕緣完好相導體用跨接線連接，通過開關切換使電纜接地點兩側的電纜導體成為電橋的兩個橋臂（見圖8-6)。
由于電纜導體的長度和電阻成正比，電橋平衡后測出的電阻之比即為電纜故障點兩邊的長度之比，從而可以計算出測試端至故障點的距離。
圖8-6中完好相的電纜導體接到探傷儀的A端，故障相的導體接到B端，習慣上稱為“正接法”。其中，為雙十進電阻盤和一個滑線電阻，電阻值是100；為測試端到故障點的電纜導體長度；為二倍電纜導體長度減去測試端到故障點的電纜導體長度。
當電橋調節(jié)平衡時則
為了減少測量誤差，常將完好相的電纜導體和故障相的電纜導體接到儀器A、B端的引線調換后再測量一次，稱為“反接法”，當電橋調節(jié)平衡時的關系式為
取“正接法”和“反接法”兩次測量的平均值即為電纜線路從測試端到故障點的初測距離。
相間短路接地故障的測量和計算方法與單相接地故障相同，相間短路不接地故障在測試時只要把任一故障相的導體接地，然后對其他兩相進行測試即可。
3.測試中的注意事項
（1)故障電纜線路如果由不同的導體材料或不同截面積的導體連接在一起時，應按其電阻值換算到同一材料、同一截面積的等值長度，換算成等值長度后的電阻值應和換算前實際長度的電阻值相同。
（2)跨接線截面要盡可能大些，長度盡可能短一些，并應連接良好，使接觸電阻盡可能小一些，因為這些部分的電阻都會影響電橋法測試結果的正確性。
（3)QF1-A型電纜探傷儀最高測量電壓為600V，當故障點的絕緣電阻較高時直流指零儀偏轉就不大靈活，為了提高直流指零計的靈敏度，可以接入1500V直流電源器作為測試電源，但要注意儀器和操作人員應置于絕緣墊上。
（4)外接直流電源時應注意將電源的負極經電橋接到電纜導體，正極接電纜護層和接地。
